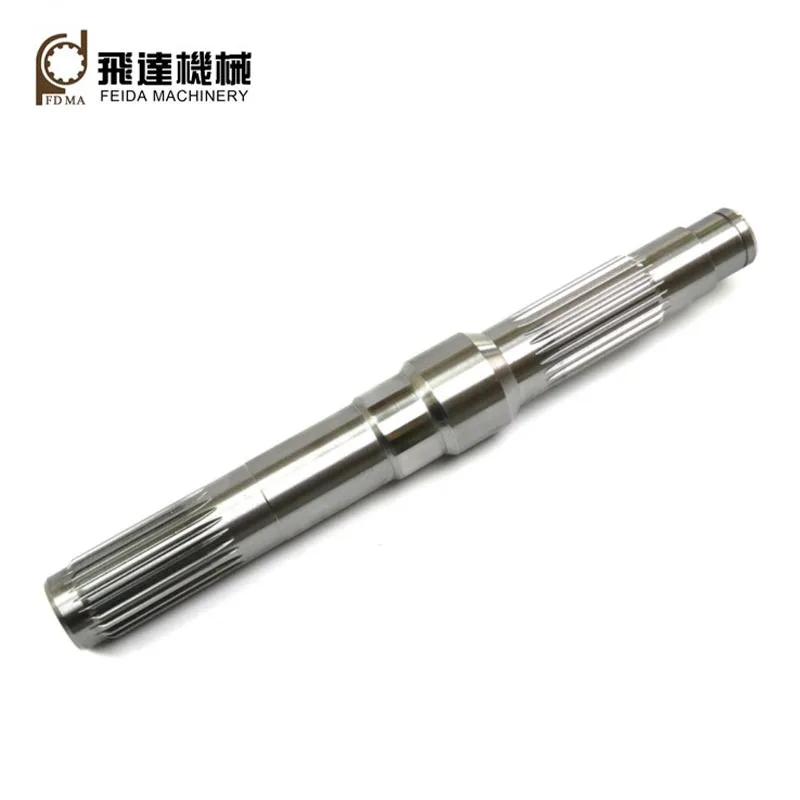

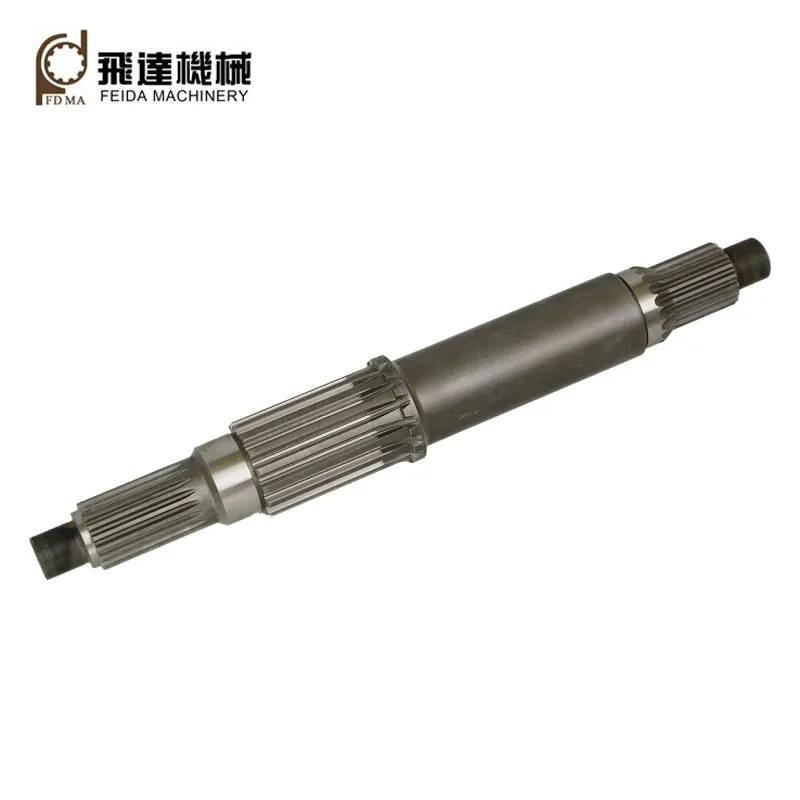

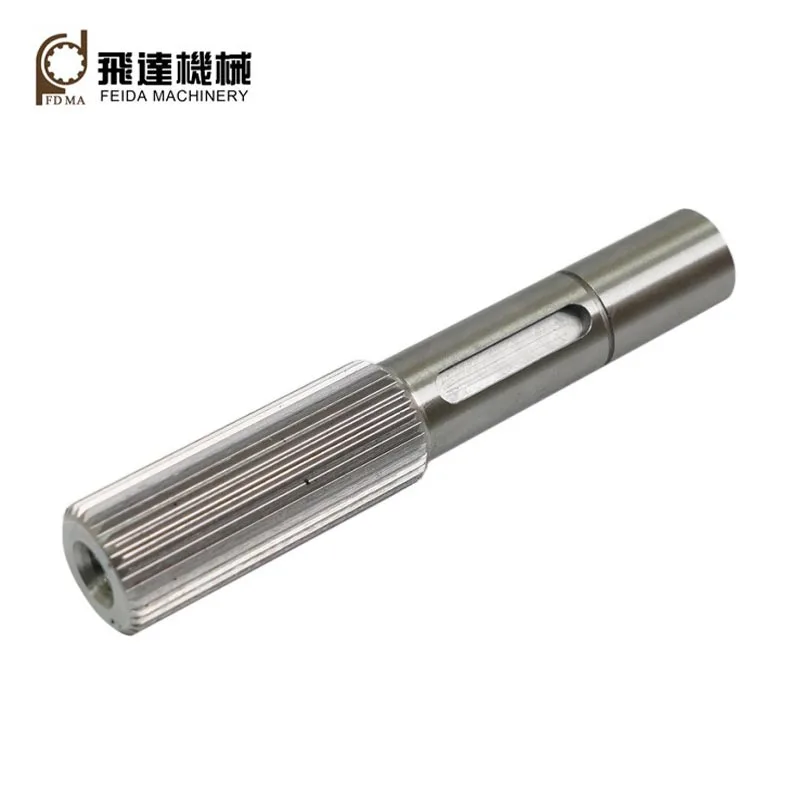

Poros Spline

Disesuaikan oleh pabrik Mesin Feida, poros spline adalah komponen mekanis yang memiliki tonjolan atau gigi dan fungsi dengan menyatukan alur pada komponen yang dikawinkan, mentransfer torsi ke komponen yang dikawinkan. Selain itu transmisi torsi, mereka juga memiliki fungsi seperti menyerap ketidaksejajaran, meningkatkan kekuatan, mengurangi getaran dan kebisingan, menyederhanakan perakitan dan pembongkaran, geser aksial, dll.

Dua tipe umum

1. Persegi Panjang : Karena giginya yang lurus dengan bagian atas dan akar yang berbentuk persegi panjang (datar), mereka mempunyai kelebihan desain sederhana, biaya produksi rendah, serta pemesinan dan inspeksi yang mudah.
2.Involute: Mereka memiliki kurva involute (mirip dengan gigi roda gigi), akar gigi bulat, nada seragam, sehingga menghasilkan fungsi pemusatan diri, kapasitas beban tinggi, kekuatan tinggi, dan dapat dipertukarkan.

Parameter inti

Modul:M0.5-5
Kelas presisi: ISO/DIN 6-10
Jumlah gigi: semakin banyak gigi, semakin tinggi kapasitas beban
Sudut tekanan: nilai umumnya adalah 30, 37,5, dan 45 derajat.
Sudut tekanan yang lebih kecil memberikan kapasitas beban yang lebih tinggi; sudut yang lebih besar lebih baik untuk sambungan geser.
Diameter pitch: lingkaran referensi teoritis.

Aplikasi

Poros spline involute cocok untuk sambungan dengan beban besar, persyaratan akurasi pemusatan tinggi, dan besar dimensi. Mereka biasanya digunakan dalam berbagai aplikasi, seperti sistem powertrain otomotif, kemudi mekanisme, mesin perahu, sistem baling-baling, derek, mesin pesawat, gearbox, diferensial, kotak transfer, dll.

Setelah lebih dari 30 tahun pengembangan, Feida Machinery kini memiliki tiga pabrik: satu untuk transmisi mekanis komponen, satu untuk suku cadang presisi yang disesuaikan, dan satu lagi untuk suku cadang lembaran logam. Kami mampu menghasilkan kualitas tinggi spline poros menggunakan teknik pemrosesan spline CNC (misalnya, hobbing, shaping, broaching, grinding, dll.) dan berkualitas tinggi mentah bahan (misalnya, 40Cr,42CrMo,20CrMnTi,6061, 7075,dll.).

Seluruh proses pemesinan

Bahan baku → Penempaan → Pembubutan → Pemrosesan spline → Penggilingan → Perlakuan panas → Penggilingan → Inspeksi → Pengemasan & pengiriman

Peralatan manufaktur utama

Dengan lebih dari 30 tahun pengembangan, Feida Machinery memiliki serangkaian manufaktur maju yang lengkap peralatan, termasuk Mesin bubut CNC, hobber roda gigi CNC, pembentuk roda gigi CNC, mesin cukur roda gigi CNC, mesin broaching spline CNC, roda gigi CNC penggiling, CNC pusat permesinan, dll.

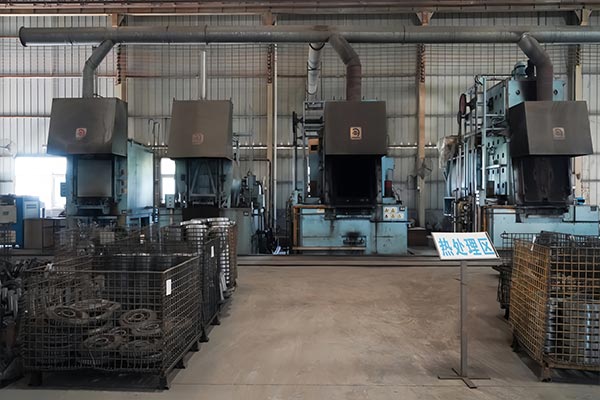

Perlakuan Panas

Proses perlakuan panas kami meliputi pendinginan & temper, karburasi & pendinginan, pengerasan frekuensi tinggi, carbonitriding, nitriding, dll. Melalui treament panas, sifat mekanik poros spline kami dapat diubah dioptimalkan dengan sangat baik.

Pertanyaan Umum

Bagaimana Anda menjamin kualitas suku cadang presisi?

Feida telah lulus sertifikasi sistem manajemen mutu ISO:2015.
Kami menerapkan sistem Kontrol Kualitas (QC) multi-tahap:
Inspeksi Artikel Awal (FAI): Verifikasi dimensi penuh sebelum produksi massal dimulai.
Kontrol Kualitas Dalam Proses (IPQC): Pemeriksaan pengambilan sampel setiap 2–3 jam selama proses pemesinan.
Inspeksi Akhir 100%: Setiap bagian menjalani pemeriksaan akhir untuk dimensi dan permukaan akhir sebelum dikemas.

Bagaimana layanan purna jual Anda?

Kami telah membangun sistem layanan purna jual yang komprehensif, yang memberikan dukungan dan solusi teknis tepat waktu untuk memastikan bahwa pelanggan tidak memiliki kekhawatiran saat digunakan.
