Apa yang Membuat Roda Gigi Bevel Lurus Logam Dapat Diandalkan untuk Transmisi Tenaga Industri?

2026-09-18 0 Tinggalkan aku pesan

Roda Gigi Bevel Lurus Logamadalah komponen mekanis kompak yang dirancang untuk mentransmisikan gerakan putar dan torsi antara poros yang berpotongan, biasanya jika diperlukan perubahan arah transmisi. Geometri gigi lurusnya memberikan konstruksi yang relatif sederhana dan membuatnya cocok untuk banyak mekanisme industri yang mengutamakan transfer daya yang dapat diandalkan, pemasangan yang ringkas, biaya produksi yang terkendali, dan perawatan yang mudah.

Namun bagi pembeli, memilih roda gigi yang sesuai melibatkan lebih dari sekadar memilih diameter atau jumlah gigi. Tingkat material, kekerasan, rasio roda gigi, sudut tekanan, susunan poros, akurasi gigi, lebar muka, kecepatan pengoperasian, pelumasan, akurasi pemasangan, dan beban yang diharapkan semuanya memengaruhi kinerja sebenarnya. Panduan ini menjelaskan pertimbangan-pertimbangan utama secara praktis dan menunjukkan bagaimana perlengkapan yang ditentukan dengan benar dapat membantu mengurangi keausan dini, kebisingan berlebihan, ketidaksesuaian dimensi, dan biaya perawatan yang tidak terduga.

Daftar isi

Apa Itu Roda Gigi Bevel Lurus Logam
Fitur Struktural Utama
Pertimbangan Bahan dan Perlakuan Panas
Bagaimana Desain Mempengaruhi Kinerja
Aplikasi Industri
Apa yang Harus Diperiksa Pembeli Sebelum Memesan
Manufaktur dan Kontrol Kualitas
Masalah Umum dan Penyebabnya
Roda Gigi Bevel Lurus dan Roda Gigi Bevel Spiral
Roda Gigi Bevel Lurus Logam yang Disesuaikan
Pertanyaan yang Sering Diajukan
Kesimpulan

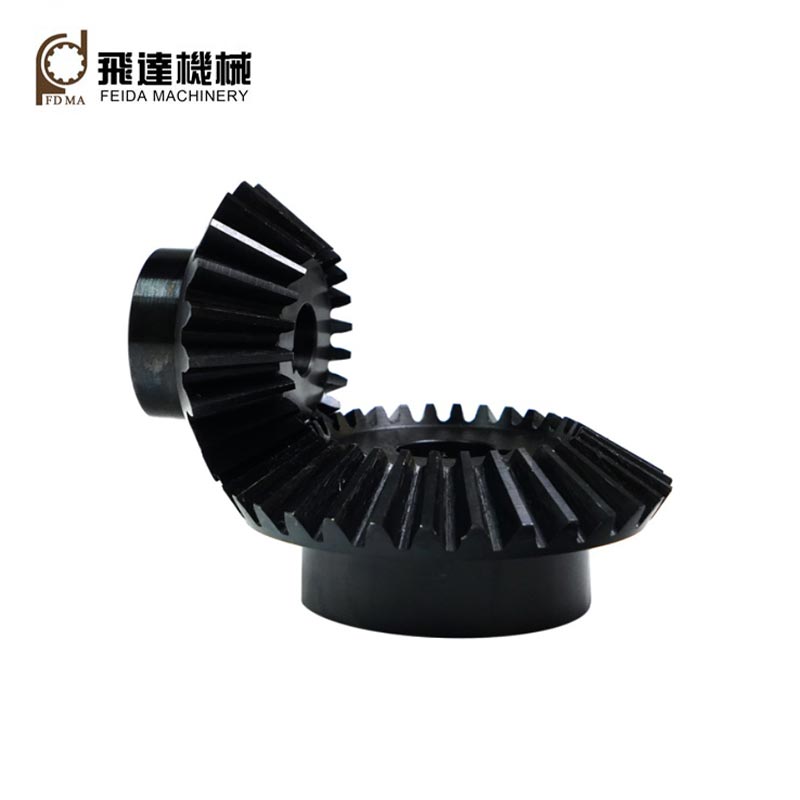

1. Apa Itu Roda Gigi Bevel Lurus Logam

Roda Gigi Bevel Lurus Logam adalah roda gigi berbentuk kerucut dengan gigi lurus yang disusun sepanjang permukaan kerucut nada. Ketika sepasang roda gigi bevel menyatu, mereka dapat mentransfer gerakan antara poros yang berpotongan sambil mengubah arah transmisi daya.

Dibandingkan dengan roda gigi pacu silindris, geometri roda gigi bevel lebih bersifat tiga dimensi karena dimensi giginya berubah sepanjang lebar muka. Bentuk gigi, pitch cone, sudut poros, lebar muka, backlash, dan posisi pemasangan harus dianggap sebagai suatu sistem yang lengkap dan bukan sebagai dimensi yang terisolasi.

Roda gigi bevel lurus sangat menarik ketika aplikasinya tidak memerlukan pengikatan kecepatan tinggi yang mulus seperti yang terkait dengan desain gigi melengkung yang lebih rumit. Susunan giginya yang relatif mudah juga dapat bermanfaat untuk sistem mekanis kecepatan rendah hingga sedang, peralatan kompak, penggerak mesin, dan aplikasi penggantian.

Poin penting: Roda gigi bevel lurus harus ditentukan sesuai dengan sistem transmisi keseluruhan—bukan hanya berdasarkan diameter luar atau jumlah gigi.

2. Fitur Struktural Utama

Perlengkapan yang andal dimulai dengan pemahaman yang jelas tentang geometrinya. Beberapa parameter secara langsung mempengaruhi kompatibilitas, kapasitas beban, dan pemasangan.

Parameter	Mengapa Itu Penting	Kekhawatiran Pembeli
Jumlah Gigi	Mempengaruhi rasio transmisi dan geometri.	Harus cocok dengan perlengkapan kawin.
Diameter Lapangan	Menentukan dimensi roda gigi dasar.	Penting untuk ruang instalasi.
Lebar Wajah	Mempengaruhi kontak gigi dan distribusi beban.	Harus sesuai dengan beban yang dituju.
Sudut Poros	Mendefinisikan orientasi relatif poros.	Penting untuk kompatibilitas kawin.
Reaksi	Memberikan izin pengoperasian yang diperlukan.	Serangan balik yang berlebihan atau tidak memadai dapat menimbulkan masalah.

3. Pertimbangan Bahan dan Perlakuan Panas

Pemilihan material adalah salah satu keputusan terpenting saat membeli roda gigi logam. Roda gigi yang digunakan dalam mekanisme pengemasan dengan beban ringan mempunyai persyaratan yang sangat berbeda dari roda gigi yang beroperasi terus menerus dengan torsi tinggi.

Pilihan teknik yang umum mencakup baja karbon, baja paduan, baja tahan karat, dan jenis logam khusus lainnya. Bahan yang sesuai bergantung pada beban, lingkungan pengoperasian, paparan korosi, kecepatan, masa pakai yang diharapkan, metode produksi, dan perlakuan panas yang tersedia.

Baja karbon:Sering dipertimbangkan untuk aplikasi mekanis yang sensitif terhadap biaya dan memerlukan persyaratan kinerja sedang.
Baja paduan:Cocok bila diperlukan kekuatan, ketahanan aus, atau kemampuan perlakuan panas yang lebih tinggi.
Baja tahan karat:Berguna ketika ketahanan terhadap korosi merupakan pertimbangan penting.
Baja yang diberi perlakuan panas:Dapat memberikan permukaan kerja yang lebih keras sambil mempertahankan sifat inti yang sesuai bila ditentukan dengan benar.

Perlakuan panas tidak boleh dipilih secara terpisah dari desain roda gigi. Kekerasan, kedalaman kotak jika memungkinkan, sifat inti, stabilitas dimensi, dan persyaratan penyelesaian selanjutnya semuanya perlu dipertimbangkan bersama.

4. Bagaimana Desain Mempengaruhi Kinerja

Performa roda gigi ditentukan oleh interaksi antara geometri, material, akurasi produksi, pemasangan, pelumasan, dan kondisi pengoperasian. Roda gigi yang sesuai secara teoritis masih dapat berkinerja buruk jika komponen yang dipasangkan tidak disejajarkan dengan benar.

Memuat

Torsi dan daya yang ditransmisikan menentukan kekuatan gigi yang dibutuhkan dan dimensi gigi secara keseluruhan.

Kecepatan

Kecepatan pengoperasian yang lebih tinggi dapat meningkatkan sensitivitas terhadap akurasi gigi, getaran, pelumasan, dan keseimbangan.

Penyelarasan

Penjajaran poros atau rumah yang salah dapat menyebabkan kontak yang tidak rata dan mempercepat keausan gigi.

Pelumasan

Pemilihan dan perawatan pelumas yang benar membantu mengurangi gesekan, panas, dan kerusakan permukaan.

5. Aplikasi Industri

Roda Gigi Bevel Lurus Logam dapat ditemukan dalam sistem mekanis yang memerlukan transmisi tenaga sudut tanpa memerlukan konfigurasi roda gigi yang sangat rumit.

Mesin industri dan rakitan transmisi
Peralatan penanganan material
Mesin pengemasan
Sistem penyampaian
Mesin pertanian
Peralatan mesin dan mekanisme bantu
Sistem mekanis yang berhubungan dengan otomotif dan kendaraan
Peralatan transmisi daya untuk keperluan umum
Rakitan mekanis khusus

Kesesuaian roda gigi bevel lurus bergantung pada kondisi pengoperasian sebenarnya. Aplikasi dengan persyaratan kecepatan tinggi dan kebisingan rendah mungkin memerlukan konfigurasi roda gigi bevel yang berbeda, sementara sistem yang lebih sederhana mungkin mendapat manfaat dari geometri gigi lurus yang sederhana.

6. Apa yang Harus Diperiksa Pembeli Sebelum Memesan

Masalah pembelian banyak terjadi karena pembeli hanya memberikan nama produk dan diameter dasar. Untuk perlengkapan pengganti atau khusus, pabrikan memerlukan informasi yang cukup untuk mereproduksi hubungan transmisi yang diinginkan.

Jumlah gigi pada pinion dan gear
Rasio roda gigi yang diperlukan
Informasi pitch atau modul
Sudut tekanan dan geometri yang relevan
Sudut poros
Diameter luar dan lebar muka
Persyaratan diameter lubang dan alur pasak
Bahan yang dibutuhkan
Persyaratan perlakuan panas
Kecepatan dan torsi pengoperasian
Dimensi instalasi
Kuantitas yang dibutuhkan dan jadwal produksi
Persyaratan inspeksi dan dimensi

Jika perlengkapan asli tersedia, memberikan gambar, sampel, foto dengan pengukuran, atau spesifikasi perlengkapan lengkap dapat mengurangi kesalahan komunikasi secara signifikan. Untuk proyek penggantian, informasi tentang perlengkapan kawin sama pentingnya karena dua roda gigi harus kompatibel sebagai pasangan.

7. Manufaktur dan Pengendalian Mutu

Kualitas produksi secara langsung mempengaruhi kontak gigi, konsistensi dimensi, perilaku pengoperasian, dan masa pakai. Roda gigi bevel lurus memiliki geometri berbentuk kerucut, sehingga pengendalian bentuk gigi dan dimensi terkait memerlukan peralatan, perkakas, metode pengukuran, dan pengendalian proses yang sesuai.

Proses produksi yang dapat diandalkan biasanya mencakup verifikasi bahan, persiapan blanko, pemotongan gigi, perlakuan panas jika diperlukan, penyelesaian akhir, pemeriksaan dimensi, dan verifikasi kualitas akhir. Tergantung pada aplikasinya, inspeksi dapat mencakup dimensi gigi, runout, backlash, dimensi lubang, kekerasan, kondisi permukaan, dan kinerja perkawinan.

Untuk pesanan industri khusus, pembeli juga harus menanyakan bagaimana sampel produksi disetujui dan bagaimana konsistensi dimensi dipertahankan selama produksi batch. Pemasok yang mampu berkomunikasi dengan jelas tentang gambar, toleransi, bahan, dan persyaratan inspeksi dapat membantu mencegah pengerjaan ulang yang mahal.

8. Masalah Umum dan Penyebabnya

Masalah yang Diamati	Kemungkinan Penyebabnya	Pemeriksaan yang Direkomendasikan
Kebisingan yang tidak normal	Penjajaran yang buruk, kontak yang tidak sesuai, jarak bebas yang berlebihan, atau kondisi pengoperasian.	Periksa pemasangan, serangan balik, pelumasan, dan kontak gigi.
Keausan gigi yang cepat	Beban tinggi, pelumasan yang tidak memadai, kontaminasi, atau kekerasan yang tidak sesuai.	Tinjau beban, pelumas, material, dan kondisi permukaan.
Kontak tidak rata	Ketidaksejajaran poros atau ketidaksesuaian dimensi.	Periksa posisi pemasangan dan dimensi roda gigi kawin.
Kegagalan prematur	Kelebihan beban, pembebanan kejut, material yang salah, atau margin desain yang tidak mencukupi.	Menghitung ulang kondisi pengoperasian dan meninjau spesifikasi roda gigi.

9. Roda Gigi Bevel Lurus dan Roda Gigi Bevel Spiral

Roda gigi bevel lurus dan spiral keduanya mentransmisikan daya antara poros yang berpotongan, tetapi geometri giginya berbeda. Roda gigi bevel lurus menggunakan gigi runcing lurus, sedangkan roda gigi bevel spiral menggunakan gigi melengkung.

Fitur	Gigi Bevel Lurus	Roda Gigi Bevel Spiral
Bentuk gigi	Lurus	Lengkung
Kompleksitas manufaktur	Umumnya lebih sederhana	Umumnya lebih kompleks
Kekuatan aplikasi yang khas	Banyak sistem kecepatan rendah hingga sedang	Sering dipilih karena menuntut kelancaran aplikasi
Karakteristik pengoperasian	Pertunangan gigi yang sederhana dan langsung	Pertunangan gigi lebih bertahap

Konfigurasi yang sesuai bergantung pada kecepatan, beban, persyaratan kebisingan, ruang pemasangan, kemampuan produksi, dan persyaratan sistem total. Oleh karena itu, roda gigi harus dipilih sesuai dengan mesinnya dan bukan dengan membandingkan gaya gigi secara terpisah.

10. Roda Gigi Bevel Lurus Logam yang Disesuaikan

Roda gigi standar nyaman digunakan bila dimensi yang ada sesuai dengan alat berat. Namun, banyak proyek industri memerlukan roda gigi yang disesuaikan karena ruang pemasangan yang tersedia, susunan poros, beban, antarmuka pemasangan, atau dimensi penggantian yang tidak standar.

Jinjiang Feida Machinery Co., Ltd. dapat dipertimbangkan untuk proyek yang memerlukan komponen roda gigi logam khusus berdasarkan gambar teknik, sampel, persyaratan dimensi, atau informasi aplikasi. Untuk pembeli B2B, titik awal yang paling berguna adalah spesifikasi teknis yang lengkap daripada sekadar meminta harga untuk “roda gigi bevel lurus”.

Ringkasan Kustomisasi Praktis

Saat menghubungi produsen, persiapkan:

Gambar roda gigi atau file CAD
Jumlah gigi dan rasio gigi
Modul atau informasi nada
Sudut poros dan dimensi pemasangan
Persyaratan material dan kekerasan
Torsi dan kecepatan pengoperasian
Jumlah yang dibutuhkan
Lingkungan aplikasi
Persyaratan inspeksi dan toleransi
Jadwal pengiriman sasaran

Informasi ini memungkinkan pabrikan untuk menilai apakah desain, material, rute pemesinan, dan persyaratan kualitas yang diusulkan kompatibel dengan aplikasi yang dimaksudkan.

11. Pertanyaan yang Sering Diajukan

Apakah Metal Straight Bevel Gears cocok untuk mesin industri?

Ya. Mereka dapat digunakan di banyak sistem transmisi industri yang memerlukan poros berpotongan dan transmisi tenaga sudut. Kesesuaiannya bergantung pada torsi aktual, kecepatan, siklus kerja, penyelarasan, persyaratan kebisingan, dan kondisi lingkungan.

Bahan apa yang biasa digunakan untuk roda gigi bevel logam?

Baja karbon dan baja paduan adalah pilihan umum, sedangkan baja tahan karat dan bahan khusus lainnya dapat dipilih untuk lingkungan tertentu. Nilai yang sesuai harus ditentukan berdasarkan beban, keausan, korosi, perlakuan panas, dan persyaratan manufaktur.

Bisakah roda gigi bevel lurus dikustomisasi?

Ya. Kustomisasi dapat mencakup jumlah gigi, modul, dimensi, lubang, alur pasak, sudut poros, material, kekerasan, toleransi, dan persyaratan antarmuka lainnya. Gambar atau sampel teknik dapat membuat proses penyesuaian menjadi lebih tepat.

Bagaimana cara mengurangi kebisingan roda gigi?

Kebisingan dapat dipengaruhi oleh keakuratan gigi, serangan balik, kesejajaran, kondisi permukaan, pelumasan, kecepatan putaran, dan kekakuan pemasangan. Perakitan transmisi yang lengkap harus diperiksa dan bukan berasumsi bahwa hanya roda gigi saja yang bertanggung jawab.

Informasi apa yang harus saya berikan saat meminta penawaran?

Berikan gambar atau sampel jika memungkinkan, bersama dengan jumlah gigi, modul atau pitch, dimensi, material, kekerasan, sudut poros, detail lubang, kondisi pengoperasian, kuantitas, dan persyaratan inspeksi. Informasi teknis yang lebih lengkap umumnya membuat komunikasi kutipan dan produksi lebih efisien.

Berapa lama roda gigi bevel logam dapat beroperasi?

Masa pakai layanan bervariasi secara signifikan berdasarkan beban, kecepatan, material, perlakuan panas, pelumasan, penyelarasan, kontaminasi, siklus kerja, dan akurasi produksi. Tidak ada angka masa pakai universal yang berlaku untuk setiap aplikasi peralatan.

12. Kesimpulan

Roda Gigi Bevel Lurus Logam tetap menjadi solusi praktis untuk sistem mekanis yang memerlukan transmisi tenaga sudut yang andal melalui poros yang berpotongan. Geometri giginya yang relatif sederhana membuatnya berguna di berbagai macam mesin, terutama ketika penerapannya lebih menekankan pada transmisi yang dapat diandalkan, pemasangan yang ringkas, persyaratan manufaktur yang terkontrol, dan kemudahan pemeliharaan dibandingkan pada pengoperasian kecepatan tinggi yang sangat senyap.

Bagi pembeli, langkah terpenting adalah mencocokkan spesifikasi roda gigi dengan lingkungan pengoperasian sebenarnya. Jumlah gigi, geometri, material, kekerasan, lebar muka, sudut poros, kecepatan, torsi, penyelarasan, pelumasan, dan toleransi produksi semuanya harus dipertimbangkan sebelum produksi dimulai.

Baik Anda memerlukan komponen pengganti, batch produksi, atau suku cadang transmisi yang dirancang khusus, komunikasi teknis yang jelas dapat membantu mengurangi masalah kompatibilitas dan biaya pengembangan yang tidak perlu.Jinjiang Feida Machinery Co., Ltd.dapat bekerja dengan pelanggan pada kebutuhan peralatan yang disesuaikan berdasarkan spesifikasi proyek dan kebutuhan aplikasi.

Butuh Roda Gigi Bevel Lurus Logam Kustom?

Bagikan gambar, sampel, dimensi, persyaratan material, atau detail aplikasi Anda dengan Jinjiang Feida Machinery Co., Ltd. Tim kami dapat membantu mengevaluasi spesifikasi dan mendiskusikan solusi perlengkapan khusus yang sesuai untuk mesin Anda. Hubungi kami.
